第一部分 概述
ST2000R非联网自动抄表系统是思创集团在综合了国内外许多同类及相关产品的先进技术基础上自行研制开发的，它包括了自来水、电力、燃气自动抄表等多种功能。它将在物业管理、自来水等多个方面为管理部门和广大居民提供服务，并会为营造一个管理科学、居住舒适的现代化小区而发挥其重要作用。
采用ST2000R非联网自动抄表系统实现抄表出户，既可解决入户抄表难、移表出户投资大等问题，又能提高抄表效率、实现抄表到户，为实现抄表到户工程提供一种简单实用的方式。
系统特点
1、 操作简单：接入抄表机数据线，在《抄表程序》菜单下按【Enter】键即完成抄表操作。可根据要求读取96块表的实时读数或设定抄表日的读数，可以设定统一的抄表日，为生产调度提供参考数据。
2、 安装方便：采用非联网方式，楼栋间不用布线，施工简单。
3、 状态检测：自动检测的断线、短路、磁扰、电池电压低等多种状态，并记录报警的发生时间和类型，采集读表数据同时自动采集报警状态。
第二部分 系统组成与设备功能介绍

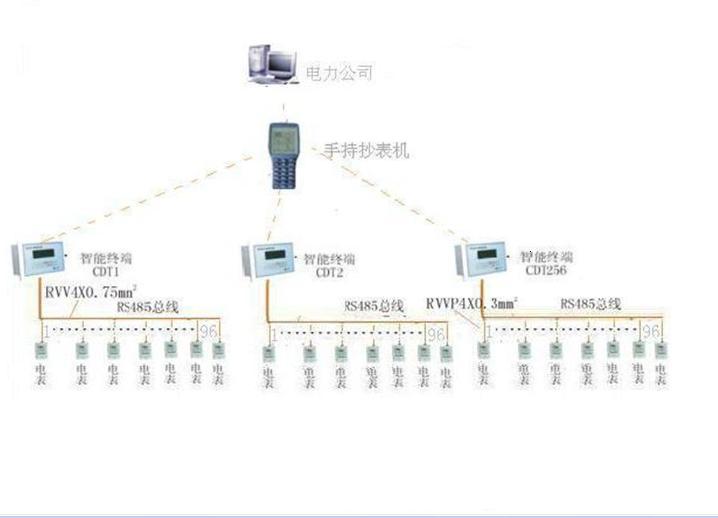

该系统由管理软件、ST2000-CDT-5132智能终端、手持抄表机组成。
使用该系统，必须配套采用具有485信号输出功能的发讯电表，并先从每一块发讯电表表铺设一条信号线到智能终端。抄表员抄表时，将手持抄表机数据线插入智能终端，即可抄到96块表的实时读数或固定抄表日的表读数。
一、行业端管理及数据接口软件
行业端管理及数据接口软件设置在电力或小区管理中心营业收费中心。
行业端管理及数据接口软件由管理软件和数据接口软件两部分组成，数据接口软件需要根据当地电力公司或小区管理中心使用的收费管理系统，提供一个与收费系统对接的接口软件，接收小区上报的数据，并将数据提供给收费软件。一般情况下，需要当地自来水、电力、燃气公司或小区管理中心的营业收费系统软件的开发商/提供商提供数据格式。思创集团计能系统事业部拥有完整的软件开发部门，同时，基于与各个电力公司或小区管理中心的合作，针对自电力公司或小区管理中心具体要求，拥有丰富的开发经验，提供各种形式的接口软件。
行业端管理软件，对小区端抄表软件进行远程管理，并直接对小区的用户信息进行采集、增加、修改，用户的销户、换表等，并实时读取每一个小区每一表的读数和设备远行状态。包括以下功能：
Ø 小区信息管理：对管理的所有小区的名称、地址、进行管理。
Ø 住户资料管理：直接读取各个小区住户信息，并进行增加、修改、删除，并将修改后的数据下发。
Ø 帐务信息管理：自动生成并保存每月所有住户的用量，并查询以往数据记录。
Ø 客户抄表管理：所有用户的表具的实时读数数据，换表信息管理。
Ø 用户管理：操作员的登陆，操作员的权限管理及操作事件记录。
二、数据远程传输网络
通过手持抄表机进行传输，简单方便无需线路维护。
三、数据现场采集网络
ST2000R远程抄表管理软件的系统平台为WINDOWS2000 Sever操作系统，SQL Sever数据库，具有全中文图形用户界面，模块化结构设计，功能全面，操作简单，并具有良好的扩展能力。
数据处理可以对住户信息管理、住户安装设备管理、读表数据统计分析处理等功能。它允许操作员随时查看用户数据，进行相应统计分析，帮助管理人员全面了解掌握小区住户分布、设备分布、用户电、表使用情况及小区安全状态等多方面情况。
管理软件具有以下功能
² 系统登录 操作使用软件前，操作员通过此项登录操作取得相应权限。
² 住户管理 包括建立楼宇结构信息、住户基本信息、住户安装设备基本信息等操作。
² 设备管理 系统设备信息的建立维护以及参数设定。
² 抄表管理 包括读表、制定和执行读表计划等操作。
² 结算操作 选择时间段对用户的水电气的使用量以及费用进行结算。
² 统计查询 选择时间段对某一区域的用户或单个用户的水电气的使用量以及费用进行统计分析。
² 系统管理 系统基本参数和数据设置、操作权限设置、数据备份和维护等。
² 数据上报 系统根据制定的抄表计划，自动将抄表数据上报到自来水、电力、燃气公司或小区管理中心。
智能终端CDT根据实际需要和楼宇结构可安装在配电箱、楼洞口、楼层间、表井或住宅内。智能终端CDT内置单片微机，可响应主控系统的命令，通过各功能模块实现主控系统要求的各种功能，如读表、通断控制等。
智能终端上可以附带液晶显示模块，用以显示系统数据或进行设备设置。在没有液晶显示模块时使用手持抄表机也可以达到相同功能。
智能终端内置电源和后备电池，平时由外部交流电供电，外部停电时由后备电池供电，后备电池可维持32个模块36小时正常工作（采用无源传感器时），需延长工作时间可另外增加后备电池。智能终端向功能模块提供DV12V电源，供功能模块正常工作。
智能终端CDT标准配置可连接32个功能模块，每个功能模块的类型可根据实际需要进行定义。
手持抄表机
直接智能终端96块表的抄表数据，实现非联网抄表，兼容行业公司正在使用的抄表机，无需对现有收费系统作任何改变。全中文菜单，操作简单，5分钟培训即可掌握抄表操作。大容量存储器，可保存4万条抄表数据。
第三部分 主要设备技术指标
|
与区域服务器（或管理电脑）接口端子： 2X1.5mm2 (MAX)
|
与区域服务器（或管理电脑）通讯方式：RS485
|
|
与功能模块接口端子： 4X1.0mm2 (MAX)
|
连接功能模块数量≤32
|
|
与区域服务器（管理电脑）通讯距离≤4600米
|
与功能模块通讯距离≤600米
|
|
与功能模块通讯方式：RS485
|
电源：AC220V±15%，50HZ
|
|
向功能模块提供电源：DC12V
|
交流电停电后，系统由后备电池供电
|
|
功耗：0.5W（不带模块时）
|
后备电池管理：浮充、防过放电
|
|
停电后后备电池能维持32个模块36小时正常工作（采用无源传感器时），后备电源停电后，数据保存十年
|
工作温度：-20~+75℃（不结露）
|
|
外形尺寸：250X180X110 mm
|
|
